"Enveloppe 2x12 modules (420x314)
3 Sectionneurs 25A 1000V
6 Portes fusibles 20A 1000V
1 string / MPPT
Entrée / sortie MC4"

"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 2 onduleurs de 80 à 100 kVA + 1 onduleur de 55 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P + MX
2 Disjoncteur 160A 4P
1 Disjoncteur 100A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 20A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G35 max
Réinjection 4x2x240 max"

Réinjection 4x2x240 max"

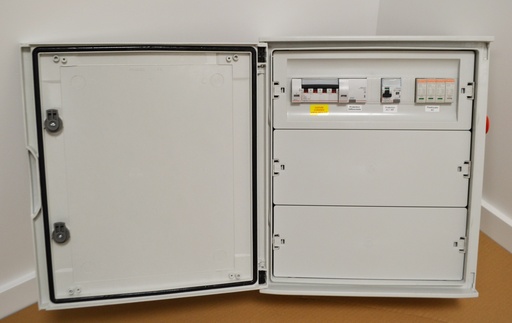

Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 1 onduleur de 80 à 125 kVA + 1 onduleur de 36 kVA
Enveloppe polyester 800 x 600
Sectionneur 250A 4P + MX
1 Disjoncteur 200A 4P
1 Disjoncteur 63A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 20A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Porte fusible 4x4A prise tension pour relais Ziehl (relais Ziehl à commander en plus)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G16 max
Réinjection 4x1x240 max
Réinjection 4x2x240 max"

"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 2 onduleurs de 80 à 125 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P + MX
2 Disjoncteur 200A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 20A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 max
Réinjection 4x2x240 max"

"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire
Configuration : 2 onduleurs de 80 à 125 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P
2 Disjoncteur 200A 4P
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 max
Réinjection 4x2x240 max"

"Coffret AC 50kVA 100A 300mA 400V
Coffret Triphasé – Appareillage Schneider
Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 40 à 62 kVA
Enveloppe IP65 24 modules
1 inter-différentiel 100A 300mA
1 Disjoncteur 100A
1 Parafoudre Type 2 tetra
Réinjection réseau 25² max
Arrivée onduleur 5G25"

"Coffret Triphasé – Appareillage Schneider
Configuration : 1 onduleur de 40 à 62 kVA
Enveloppe IP65 24 modules
1 Disjoncteur différentiel 4P 100A 300mA
1 Parafoudre Type 2 tetra
Réinjection réseau 25² max
Arrivée onduleur 5G25"

"Coffret Triphasé – Appareillage LEGRAND – Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 25 à 39.5 kVA
Enveloppe IP65 18 modules (288x426)
1 inter-différentiel 63A 300mA
1 Disjoncteur 63A
1 Parafoudre Type 2 tetra
Réinjection réseau 16² max
Arrivée onduleur sur appareillage"

Coffret Triphasé – Appareillage LEGRAND – Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 12.2 à 25 kVA
Enveloppe IP65 18 modules (288x426)
1 Inter diff 40 A 300mA type A
1 Disjoncteur 40A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage

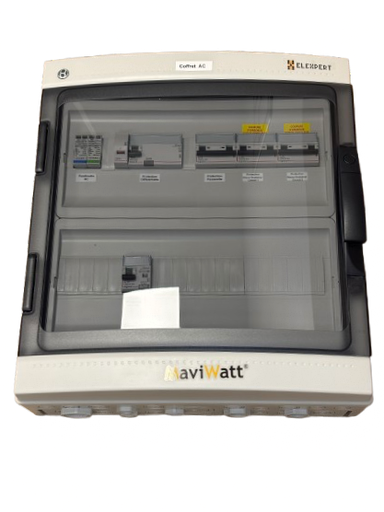

Coffret Triphasé - Appareillage LEGRAND -
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 120 IQ8AC / 108 IQ8HC / 84 IQ8P
Enveloppe IP65 3x18 modules
1 Inter diff 40A 30mA Type A
4 Disjoncteur 20A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
1 Répartiteur tetra
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage

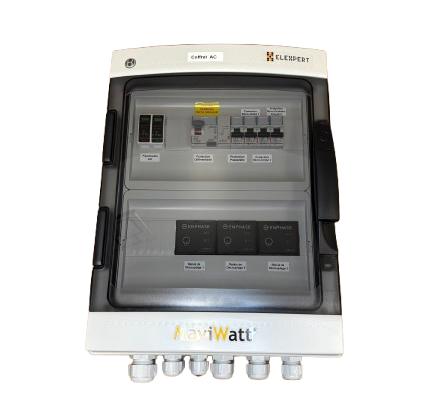

Coffret Triphasé - Appareillage LEGRAND
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 90 IQ8AC / 81 IQ8HC / 63 IQ8P
Enveloppe IP65 3x18 modules
1 Inter diff 63A 30mA Type A
3 Disjoncteur 20A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
1 Répartiteur tetra
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage

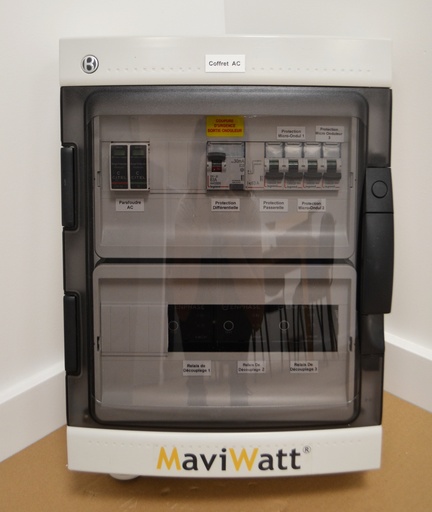

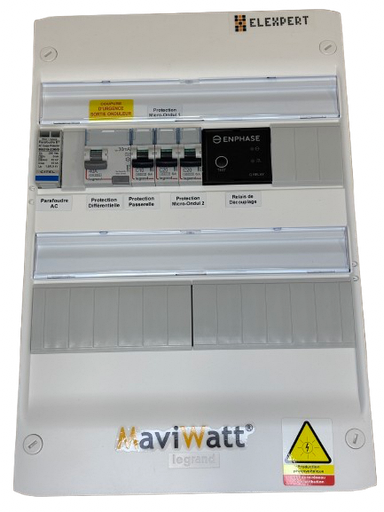

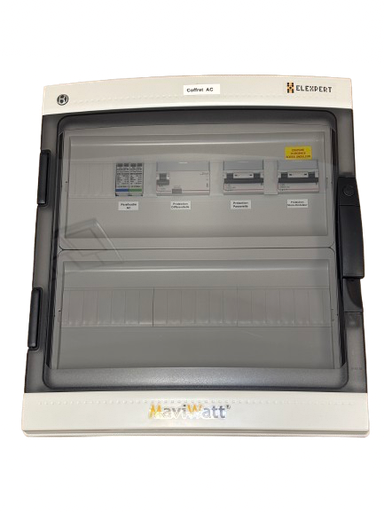

Coffret Triphasé - Appareillage LEGRAND
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 60 IQ8AC / 54 IQ8HC / 42 IQ8P
Enveloppe IP65 2x18 modules (470x426)
1 Inter diff 40A 30mA Type A
2 Disjoncteur 20A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage

Coffret Monophasé – Appareillage LEGRAND
Configuration : 1 onduleur de 1 à 3.3 kVA
Enveloppe IP65 8 modules
1 Inter diff 40A 300mA type A
1 Disjoncteur 20A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage
Ancienne réf CP030035

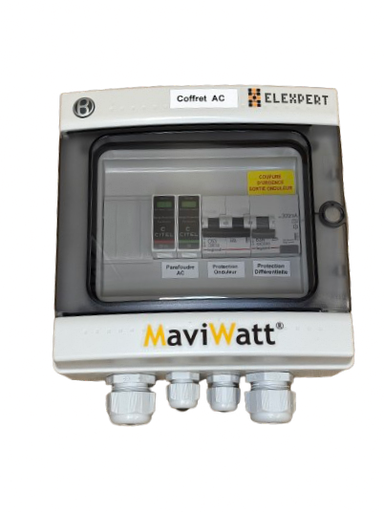

Coffret Monophasé – Appareillage LEGRAND
Configuration : 1 onduleur de 6.6 à 13.2 kVA
Enveloppe IP65 8 modules
1 Inter diff 63 A 300mA type A
1 Disjoncteur 63A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 16² max
Arrivée onduleur sur appareillage
Ancienne réf CP030993

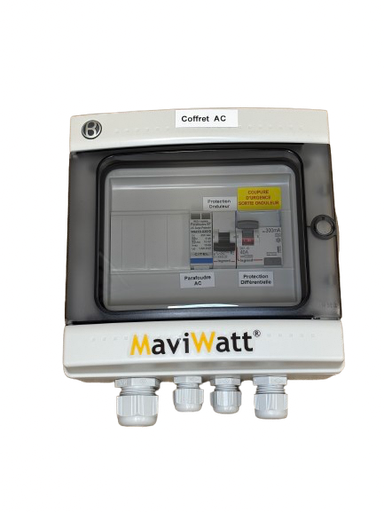

Coffret Monophasé – Appareillage LEGRAND
Configuration : 1 onduleur de 3.3 à 6.6 kVA
Enveloppe IP65 8 modules
1 Inter diff 40A 300mA type A
1 Disjoncteur 32A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage
Ancienne réf CP030060

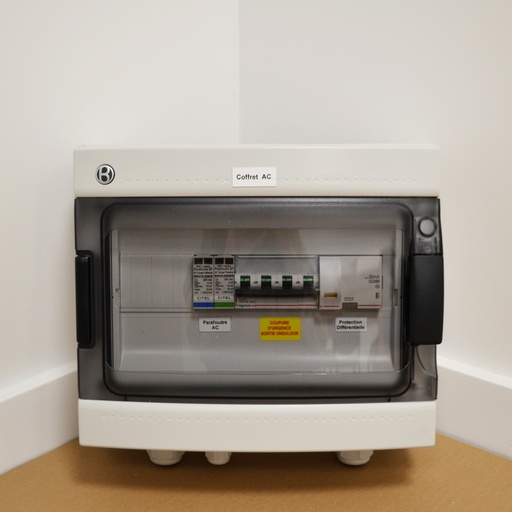

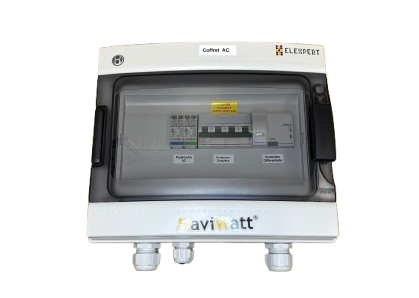

"Coffret Triphasé – Appareillage LEGRAND
Configuration : 0-9 kVA
Enveloppe IP65 12 modules
1 Inter diff 40A 30mA type A
1 Disjoncteur 20A 3P+N
1 Disjoncteur 6A 3P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage"

Ajouter 1 bornier de terre supplémentaire
Ne pas monter les presses etoupe

"Coffret Monophasé – Appareillage LEGRAND
Configuration : 3-6 kVA
Enveloppe IP65 12 modules (263x314)
1 Inter diff 40A 30mA type A
2 Disjoncteur 20A 1P+N
1 Disjoncteur 10A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage"

Ajouter 1 bornier de terre supplémentaire
Ne pas monter les presses etoupe

"Coffret Monophasé – Appareillage LEGRAND
Configuration : 0 – 4 kVA
Enveloppe IP65 12 modules (263x314)
1 Inter diff 40A 30mA type A
1 Disjoncteur 20A 1P+N
1 Disjoncteur 10A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage"

Ajouter 1 bornier de terre supplémentaire
Ne pas monter les presses etoupe

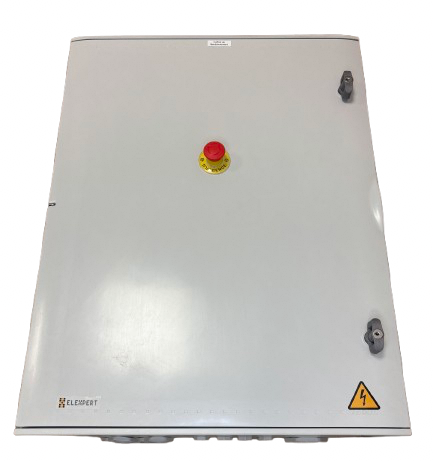

"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 80 à 155 kVA
Enveloppe polyester 800 x 600
Sectionneur 250A 4P + MX
1 disjoncteur 6A 30mA (alim MX)
Disjoncteur 20A + 30mA + PC
Parafoudre type 2 tétra
Porte fusible 4x4A prise tension pour relais Ziehl (relais ziehl à commander en plus)
Arrivées onduleurs 5G70 max
Réinjection 4x1x240 max"

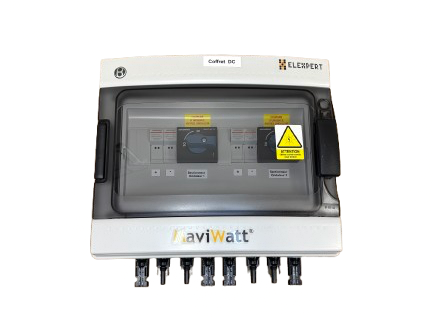

"Enveloppe 12 modules (263x314)
2 Sectionneurs 25A 1000V
4 Portes fusibles 20A 1000V
1 string / MPPT
Entrée / sortie MC4"
