Coffret Monophasé - Appareillage LEGRAND
Configuration max : 20 kW - 40 MI-500 / 44 MI-450
Enveloppe IP65 36 modules (470x426)
1 Sectionneur 100A 2P
2 Disjoncteur 40A 2P
2 Inter diff 40A 300mA type A
10 modules pour emplacement M-relay
4 Disjoncteurs 20A 1P+N
1 Parafoudre 230V Ac type 2
Réinjection resau 35² max
Arrivée onduleur sur appareillage
(M-Relays et passerelle non inclus)

Coffret monophasé - 230/400 V

Enveloppe 2 x 18 modules drivia
1 Inter diff 40A 300mA type A
1 Disjoncteur 32A 4P
1 Disjoncteur 10A 3P+N
12 modules de libre
Réinjection réseau 10² max

Arrivée micro-onduleur sur appareillage

Coffret monophasé - 230 V

Enveloppe 2 x 13 modules drivia
1 Inter diff 63A 300mA type A
1 Disjoncteur 63A 2P
1 Disjoncteur 10A 1P+N
12 modules de libre
Réinjection réseau 16² max

Arrivée micro-onduleur sur appareillage

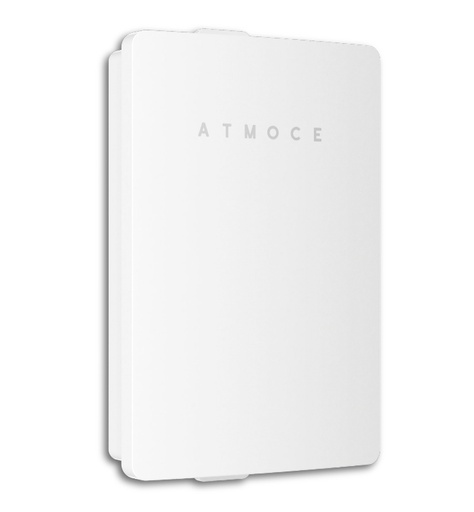

Coffret monophasé - 230V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 3.5 kW
• Conception IP65

Disjoncteur côté PV a  1 unité, 20 A, 2 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN

Dimensions (L x H x P)  337 × 237 × 99 mm
Poids  2.4 kg

Coffret monophasé - 230 V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 10 kW
• Conception IP65
Disjoncteur de passerelle 1 unité, 10 A, 2 pôles
Disjoncteur côté PV 2 unités, 20 A, 2 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN, RS485

Dimensions (L x H x P)  389 × 616 × 127 mm
Poids  6.8kg

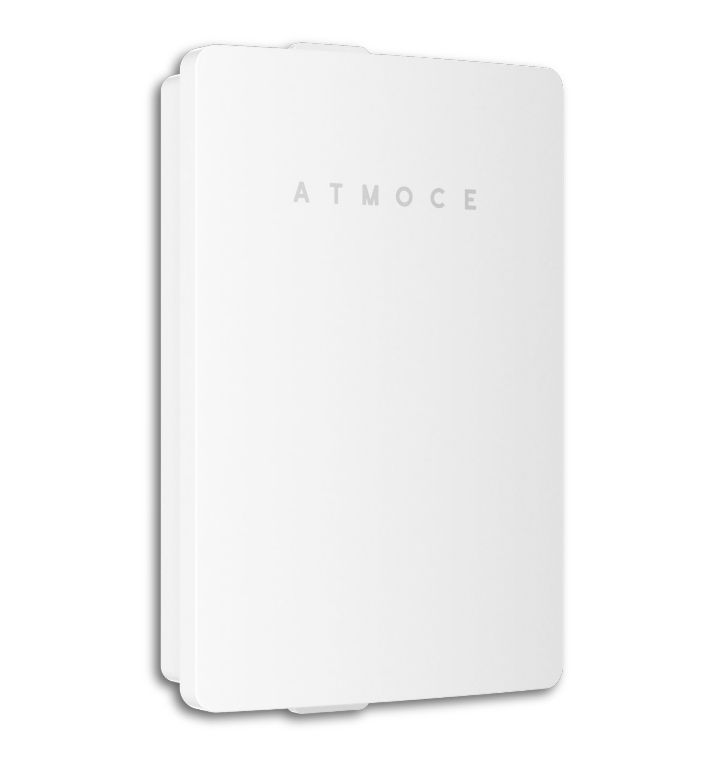

Coffret Triphasé - 230/400 V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 21 kW
• Conception IP65

Disjoncteur de passerelle 1 unité, 10 A, 4 pôles
Disjoncteur côté PV a  2 unités, 20 A, 4 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN, RS485

Dimensions (L x H x P)  389 × 616 × 127 mm
Poids  8,6 kg
