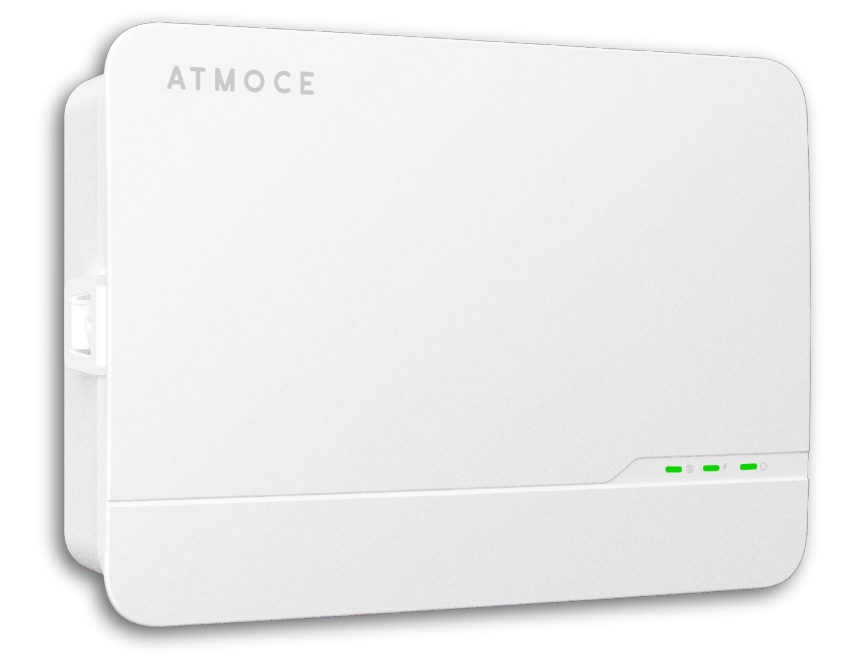

MC-100L - Coffret ATMOCE 3kva monophasé - 230v
Coffret monophasé - 230V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 5 kW
• Conception IP65

Disjoncteur côté PV a  1 unité, 20 A, 2 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN

Dimensions (L x H x P)  337 × 237 × 99 mm
Poids  2.4 kg
0.0 EUR

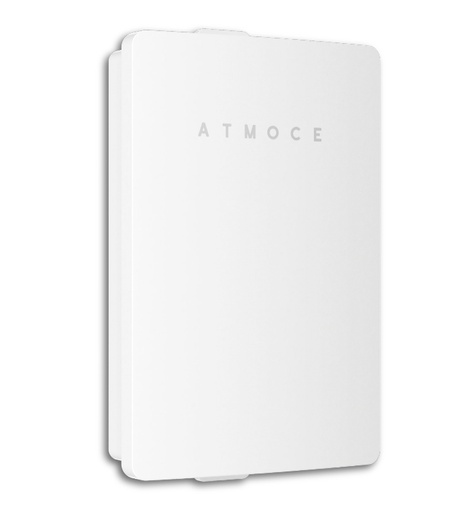

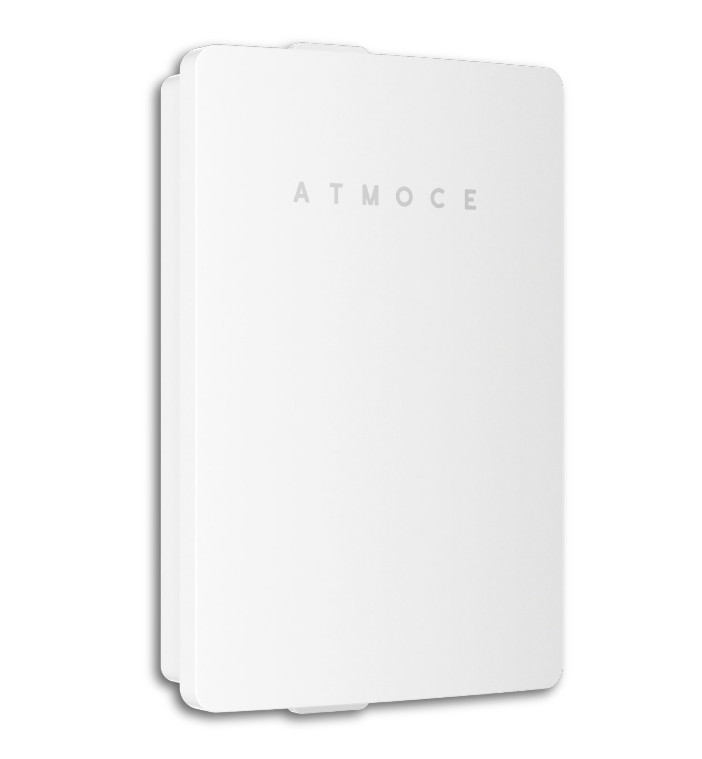

MC-100 - Coffret ATMOCE 6kva monophasé - 230v
Coffret monophasé - 230 V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 10 kW
• Conception IP65
Disjoncteur de passerelle 1 unité, 10 A, 2 pôles
Disjoncteur côté PV 2 unités, 20 A, 2 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN, RS485

Dimensions (L x H x P)  389 × 616 × 127 mm
Poids  6.8kg
0.0 EUR
MC-100-T - Coffret ATMOCE 9kva Triphasé - 230/400V
Coffret Triphasé - 230/400 V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 30 kW
• Conception IP65

Disjoncteur de passerelle 1 unité, 10 A, 4 pôles
Disjoncteur côté PV a  2 unités, 20 A, 4 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN, RS485

Dimensions (L x H x P)  389 × 616 × 127 mm
Poids  8,6 kg

0.0 EUR
Coffret DC 10 MPPT (2S+2S) POLY MX 63A 1000V
"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 805x615
10 Sectionneurs 63A 1000V + ET
10 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 6 MPPT (2S+2S) POLY MX 63A 1000V
"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 805x615
6 Sectionneurs 63A 1000V + ET
6 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 5 MPPT (2S+2S) POLY MX 63A 1000V
"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x540
5 Sectionneurs 63A 1000V + ET
5 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 3 MPPT (2S+2S) POLY MX 63A 1000V
"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x430
3 Sectionneurs 63A 1000V + ET
3 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 2 MPPT (2S+2S) POLY MX 63A 1000V
"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x430
2 Sectionneurs 63A 1000V + ET
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 2 MPPT (2S+2S) MX 63A 1000V
"Coffret DC avec bobine ET pour arrêt d’urgence
Enveloppe 2x12 modules (420x314)
2 Sectionneurs 63A 1000V + ET
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 2 MPPT (2S+2S) 63A 1000V
"Enveloppe 2x12 modules (420x314)
2 Sectionneurs 63A 1000V
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
0.0 EUR
Coffret DC 3 MPPT (1S+1S) fusibles 20A 1000V
"Enveloppe 2x12 modules (420x314)
3 Sectionneurs 25A 1000V
6 Portes fusibles 20A 1000V
1 string / MPPT
Entrée / sortie MC4"
0.0 EUR
TGBT 2x100kVA + 1x55kVA POLY/MX/ATU/ZIEHL
"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 2 onduleurs de 80 à 100 kVA + 1 onduleur de 55 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P + MX
2 Disjoncteur 160A 4P
1 Disjoncteur 100A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 16A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G35 max
Réinjection 4x2x240 max"

Réinjection 4x2x240 max"
0.0 EUR
TGBT 1x125kVA + 1x36kVA POLY /MX/ATU/ZIEHL
Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 1 onduleur de 80 à 125 kVA + 1 onduleur de 36 kVA
Enveloppe polyester 800 x 600
Sectionneur 250A 4P + MX
1 Disjoncteur 200A 4P
1 Disjoncteur 63A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 16A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Porte fusible 4x4A prise tension pour relais Ziehl (relais Ziehl à commander en plus)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G16 max
Réinjection 4x1x240 max
Réinjection 4x2x240 max"
0.0 EUR
TGBT 2x125kVA 400A POLY/PC/MX/ATU/ZIEHL
"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 2 onduleurs de 80 à 125 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P + MX
2 Disjoncteur 200A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 16A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 max
Réinjection 4x2x240 max"
0.0 EUR
TGBT 2x125kVA 400A POLY
"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire
Configuration : 2 onduleurs de 80 à 125 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P
2 Disjoncteur 200A 4P
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 max
Réinjection 4x2x240 max"
0.0 EUR
Coffret AC 50kVA MX/ATU 100A 300mA 400V
"Coffret AC 50kVA 100A 300mA 400V
Coffret Triphasé – Appareillage Schneider
Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 40 à 62 kVA
Enveloppe IP65 24 modules
1 inter-différentiel 100A 300mA
1 Disjoncteur 100A
1 Parafoudre Type 2 tetra
Réinjection réseau 25² max
Arrivée onduleur 5G25"
0.0 EUR
Coffret AC 36 kVA MX/ATU 63A 300mA 400V
"Coffret Triphasé – Appareillage LEGRAND – Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 25 à 39.5 kVA
Enveloppe IP65 18 modules (288x426)
1 inter-différentiel 63A 300mA
1 Disjoncteur 63A
1 Parafoudre Type 2 tetra
Réinjection réseau 16² max
Arrivée onduleur sur appareillage"
0.0 EUR
Coffret AC 15-20-25 kVA MX/ATU 40A 300mA 400V
Coffret Triphasé – Appareillage LEGRAND – Arrêt d’urgence et bobine ET montée.
Configuration : 1 onduleur de 12.2 à 25 kVA
Enveloppe IP65 18 modules (288x426)
1 Inter diff 40 A 300mA type A
1 Disjoncteur 40A 1P+N
1 Parafoudre Type 2 mono
Réinjection réseau 10² max
Arrivée onduleur sur appareillage
0.0 EUR
Coffret AC Enphase 4 Q-relays MX triphasé 400V 4X20A
Coffret Triphasé - Appareillage LEGRAND -
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 120 IQ8AC / 108 IQ8HC / 84 IQ8P
Enveloppe IP65 3x18 modules
1 Inter diff 40A 30mA Type A
4 Disjoncteur 16A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
1 Répartiteur tetra
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage
0.0 EUR
Coffret AC Enphase 3 Q-relays MX triphasé 400V 3X20A
Coffret Triphasé - Appareillage LEGRAND
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 90 IQ8AC / 81 IQ8HC / 63 IQ8P
Enveloppe IP65 3x18 modules
1 Inter diff 63A 30mA Type A
3 Disjoncteur 16A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
1 Répartiteur tetra
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage
0.0 EUR
