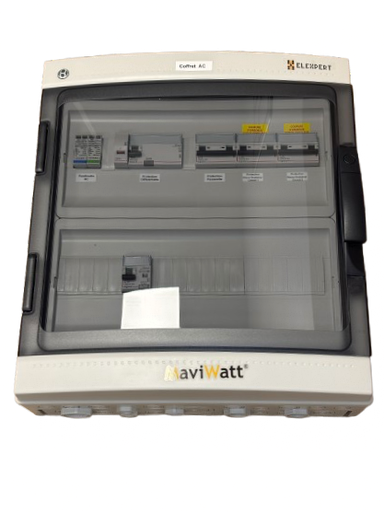

Coffret Triphasé - Appareillage LEGRAND -
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 120 IQ8AC / 108 IQ8HC / 84 IQ8P
Enveloppe IP65 3x18 modules
1 Inter diff 40A 30mA Type A
4 Disjoncteur 16A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
1 Répartiteur tetra
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage

Coffret Triphasé - Appareillage LEGRAND
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 90 IQ8AC / 81 IQ8HC / 63 IQ8P
Enveloppe IP65 3x18 modules
1 Inter diff 63A 30mA Type A
3 Disjoncteur 16A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
1 Répartiteur tetra
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage

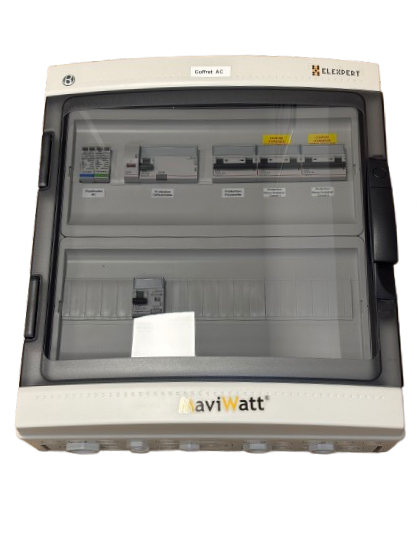

Coffret Triphasé - Appareillage LEGRAND
Q-RELAY à commander en plus. Emplacement prévu.
Arrêt d’urgence et bobine ET montée.
Configuration max : 60 IQ8AC / 54 IQ8HC / 42 IQ8P
Enveloppe IP65 2x18 modules (470x426)
1 Inter diff 40A 30mA Type A
2 Disjoncteur 16A (protection Qrelay tri)
1 Disjoncteur 10A (protection passerelle)
1 Parafoudre type 2 mono
Réinjection réseau 16² max
Arrivée micro-onduleur 10² max
Arrivée passerelle sur appareillage
