Monophasé 220/230/240

Dimensions (L x H x P)  85 × 148 × 40 mm

Poids  monophasé 0,3 kg

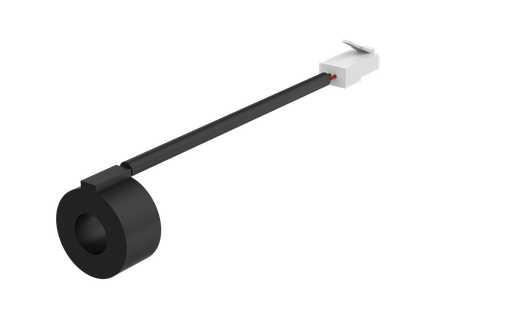

PV CT, grid CT, battery CT
remplacé par CP035460

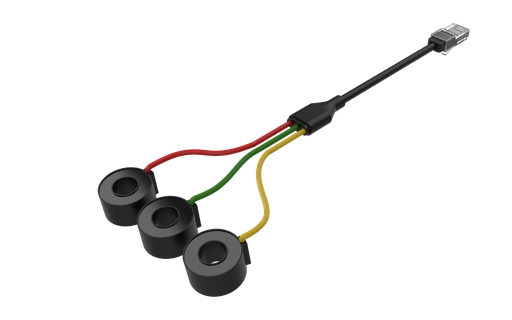

PV CT, grid CT, battery CT

Nombre max. de micro-onduleurs jusqu'à 90
Communication : CPL, Wi-Fi, ETH, BLE, RS485, CAN, etc.

Monophasé 220/230/240
Triphasé 220/380 V CA., 230/400 V CA, 3(N)~

Dimensions (L x H x P)  221 × 148 × 42mm

Poids  0,6 kg

Coffret monophasé - 230V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 5 kW
• Conception IP65

Disjoncteur côté PV a  1 unité, 20 A, 2 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN

Dimensions (L x H x P)  337 × 237 × 99 mm
Poids  2.4 kg

Coffret monophasé - 230 V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 10 kW
• Conception IP65
Disjoncteur de passerelle 1 unité, 10 A, 2 pôles
Disjoncteur côté PV 2 unités, 20 A, 2 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN, RS485

Dimensions (L x H x P)  389 × 616 × 127 mm
Poids  6.8kg

Coffret Triphasé - 230/400 V
Inclu M Relay + passerelle
Outil déconnexion

• Puissance PV max. jusqu'à 30 kW
• Conception IP65

Disjoncteur de passerelle 1 unité, 10 A, 4 pôles
Disjoncteur côté PV a  2 unités, 20 A, 4 pôles
Communication : CPL, Wi-Fi, BLE, ETH, CAN, RS485

Dimensions (L x H x P)  389 × 616 × 127 mm
Poids  8,6 kg

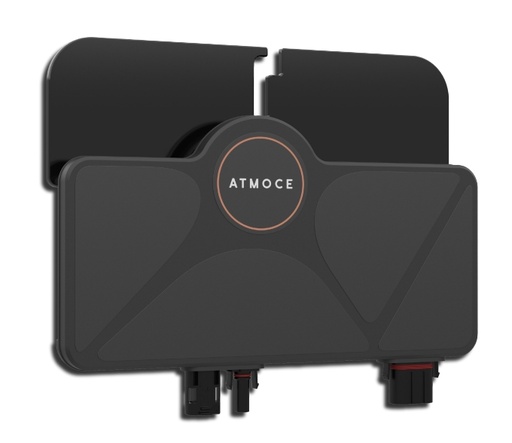

Puissance nominale de sortie : 425 VA
Puissance max panneaux : 600Wc
1 MPPT

Dim : 248 x 164 x 38,5 mm (L x H x P)
Poids : 1.3kg

Garantie : 25 ans

Câble Plug-and-Play pour une installation rapide

Puissance nominale de sortie : 500 VA
Puissance max panneaux : 700Wc
Poids : 1.3kg
Dim : 248 x 164 x 38,5 mm (L x H x P)
1 MPPT
Garantie : 25 ans
Câble Plug-and-Play pour une installation rapide

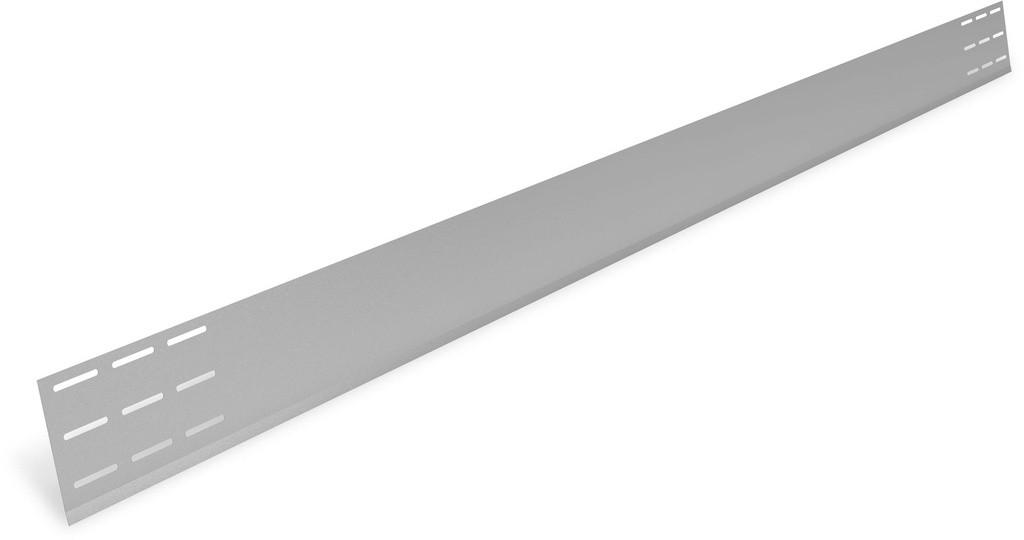

Dimensions :
Hauteur [mm]: 22.5
Largeur [mm]: 63
Longueur [m]: 2,40
HS Code : 76042990
Origin : Allemagne

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 805x615
10 Sectionneurs 63A 1000V + ET
10 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 805x615
6 Sectionneurs 63A 1000V + ET
6 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x540
5 Sectionneurs 63A 1000V + ET
5 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x430
3 Sectionneurs 63A 1000V + ET
3 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x430
2 Sectionneurs 63A 1000V + ET
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence
Enveloppe 2x12 modules (420x314)
2 Sectionneurs 63A 1000V + ET
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Enveloppe 2x12 modules (420x314)
2 Sectionneurs 63A 1000V
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Enveloppe 2x12 modules (420x314)
3 Sectionneurs 25A 1000V
6 Portes fusibles 20A 1000V
1 string / MPPT
Entrée / sortie MC4"

"Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 2 onduleurs de 80 à 100 kVA + 1 onduleur de 55 kVA
Enveloppe polyester 1000 x 800
Sectionneur 400A 4P + MX
2 Disjoncteur 160A 4P
1 Disjoncteur 100A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 20A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G35 max
Réinjection 4x2x240 max"

Réinjection 4x2x240 max"

Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire - Arrêt d’urgence et bobine MX montée.
Configuration : 1 onduleur de 80 à 125 kVA + 1 onduleur de 36 kVA
Enveloppe polyester 800 x 600
Sectionneur 250A 4P + MX
1 Disjoncteur 200A 4P
1 Disjoncteur 63A 4P
1 disjoncteur 6A 30mA (alim MX)
1 Disjoncteur 20A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Porte fusible 4x4A prise tension pour relais Ziehl (relais Ziehl à commander en plus)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G16 max
Réinjection 4x1x240 max
Réinjection 4x2x240 max"
