Enveloppe 12 modules IP65
2 Répartiteurs legrand unipolair 125A
1 Disjoncteur 63A 1P+N (protection TGBT client)
Réinjection Linky 35² max
Arrivée TGBT sur appareillage
Arrivée PV sur répartiteur

Coffret permettant la mise a la nouvelles normes NF C15-100 des installations.

Coffret Triphasé – Appareillage Schneider – Enveloppe polyester IP66 pour installation en extérieur.
Emplacement sur rails DIN pour appareillage supplémentaire

Configuration : 2 onduleurs de 80 à 100 kVA + 1 onduleur de 55 kVA

Enveloppe polyester 1000 x 800
Sectionneur 400A 4P
2 Disjoncteur 160A 4P
1 Disjoncteur 100A 4P
1 Disjoncteur 20A + 30mA + PC
Répartiteur 4P (permettant l’alimentation d’appareillage auxiliaire)
Parafoudre type 2 tétra
Arrivées onduleurs 5G70 et 5G35 max
Réinjection 4x2x240 max

Coffret monophasé - 230/400 V

Enveloppe 2 x 18 modules drivia
1 Inter diff 40A 30mA type A
1 Disjoncteur 32A 4P
1 Disjoncteur 10A 3P+N
12 modules de libre
Réinjection réseau 10² max

Arrivée micro-onduleur sur appareillage

Coffret monophasé - 230 V

Enveloppe 2 x 13 modules drivia
1 Inter diff 63A 30mA type A
1 Disjoncteur 63A 2P
1 Disjoncteur 10A 1P+N
12 modules de libre
Réinjection réseau 16² max

Arrivée micro-onduleur sur appareillage

Enveloppe polyester 650x540
Sectionneur de tête 250A 4P, poignée déportée,
épanouisseur monobloc
1 Disjoncteur 6A + 30mA alim modem
Parafoudre type 2 tetra
Arrivées onduleurs 5G70
Réinjection 4x1x300mm² max

Enveloppe polyester 800x600
1 Sectionneur de tête 250A 4P, poignée déportée,
épanouisseur monobloc
1 Disjoncteur onduleur 200A 4P
1 Disjoncteur onduleur 63A 4P
1 Disjoncteur 6A + 30mA alim modem
Parafoudre type 2 tetra
Arrivées onduleurs 5G70 / 5G16mm²
Réinjection 4x1x300mm² max

Enveloppe polyester 800x600
1 Sectionneur de tête 250A 4P, poignée déportée,
épanouisseur monobloc
1 Disjoncteur onduleur 200A 4P
1 Disjoncteur onduleur 80A 4P
1 Disjoncteur 6A + 30mA alim modem
Parafoudre type 2 tetra
Arrivées onduleurs 5G70 / 5G35

Enveloppe polyester 1000x800
1 Sectionneur de tête 400A 4P, poignée déportée
2 Disjoncteurs onduleurs 160A 4P
1 Disjoncteur 6A + 30mA alim modem
Parafoudre type 2 tetra
Arrivées onduleurs 5G50
Réinjection 4x2x300mm² max

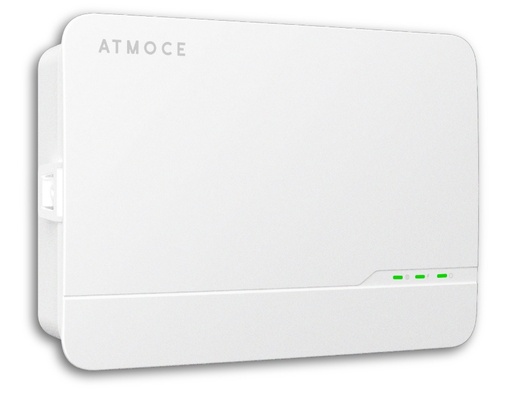

Coffret monophasé - 230V

• Puissance PV max. jusqu'à 5 kW

• Capacité de batterie max. jusqu'à 7 kWh

• Conception IP65

Disjoncteur côté PV a  1 unité, 20 A, 2 pôles

Dimensions (L x H x P)  337 × 237 × 99 mm

Poids  2.4 kg

Inclu M Relay + passerelle +  CT kit MONO

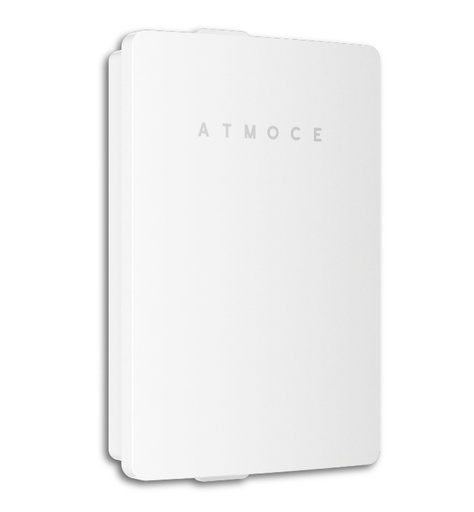

Coffret monophasé - 2300 V

• Puissance PV max. jusqu'à 10 kW

• Capacité de batterie max. jusqu'à 21 kWh

• Conception IP65

Disjoncteur de passerelle 1 unité, 10 A, 2 pôles

Disjoncteur côté PV a  2 unités, 20 A, 2 pôles

Dimensions (L x H x P)  389 × 616 × 127 mm

Poids  6.8kg

Inclu M Relay + passerelle +  CT kit 3 Phase

Coffret Triphasé - 230/400 V

• Puissance PV max. jusqu'à 30 kW

• Capacité de batterie max. jusqu'à 42 kWh

• Conception IP65

Disjoncteur de passerelle 1 unité, 10 A, 4 pôles

Disjoncteur côté PV a  2 unités, 20 A, 4 pôles

Dimensions (L x H x P)  389 × 616 × 127 mm

Poids  8,6 kg

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 805x615
10 Sectionneurs 63A 1000V + ET
10 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 805x615
6 Sectionneurs 63A 1000V + ET
6 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x540
5 Sectionneurs 63A 1000V + ET
5 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x430
3 Sectionneurs 63A 1000V + ET
3 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence. Coffret pour pose extérieur
Enveloppe polyester 650x430
2 Sectionneurs 63A 1000V + ET
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"

"Coffret DC avec bobine ET pour arrêt d’urgence
Enveloppe 2x12 modules (420x314)
2 Sectionneurs 63A 1000V + ET
2 Parafoudres Type 2 1000V
2 string / MPPT
Entrée / sortie MC4"
